kerusakan pada monitor dan solusinya

Pelacakan Kerusakan
Teknik yang digunakan dalam pelacakan kerusakan adalah teknik lokalisasi tiap blok rangkaian. Langkah pertama, pastikan bahwa sumber daya listrik benar-benar ada dan tersambung dengan baik. Apabila monitor dinyalakan dan tidak disambungkan dengan sistem unit, monitor tidak menampilkan apapun. Dengan bantuan seperangkat sistem unit dan pastikan bahwa video card berfungsi dengan baik, sehingga kita bisa melihat gejala apa yang muncul pada saat power ON/OFF dinyalakan.
Dari hasil tersebut kita bisa menganalisa bagian apa yang bermasalah. Contoh masalah dan kemungkinan kerusakannya.

Gejala dan Kerusakan Monitor:

Langkah Awal Pembongkaran Monitor Sebelum membongkar monitor, jangan lupa untuk menyiapkan alat-alat. Hal ini untuk menghindari terjadinya pemaksaan/pemerkosaan dalam membongkar monitor. Siapkan juga alas kaki yang terbuat dari karet agar tidak terkena arus listrik statis. Langkah pertama dalam membongkar monitor adalah membuka casing monitornya. Jangan dipaksa karena beberapa monitor agak sulit dibuka walaupun baut-bautnya sudah dilepas semua. Beberapa monitor ada yang menggunakan sistem socket untuk mengencangkan casingnya.

Gambar. Pembongkaran Casing Monitor Proses Grounding Setelah casing terbuka, lakukan proses grounding.
Caranya, sambungkan obeng ke kabel. Tempelkan ujung kabel yang lainnya ke ground (seng). Tempelkan ujung kabel yang menempel pada obeng ke kepala playback. Hati-hati !
Meskipun sudah mati, play back masih memiliki tegangan tinggi. Beberapa capasitor dalam monitor juga dimungkinkan masih menyimpan tegangan yang bisa buat anda kesetrum.
Grounding

Pelacakan Kerusakan Teknik yang digunakan dalam pelacakan kerusakan adalah teknik lokalisasi atau fokus pada blok rangkaian atau bagian yang dimungkinkan menglami kerusakan.
Apabila sumber daya listrik sudah benar-benar tersambung dengan baik, tetapi pada monitor tidak menampilkan apapun saat dinyalakan. Dengan bantuan seperangkat sistem unit dan dipastikan video card berfungsi dengan baik gejala apa yang muncul saat power ON/OFF dinyalakan. Dari hasil tersebut kita bisa menganalisa bagian apa yang bermasalah.

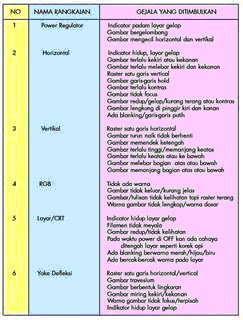

Tabel Kemungkinan Kerusakan :

Mencari Kerusakan Pada Blok Power Regulator Gejala: Lampu indikator mati, layar gelap.

Pelacakan Kerusakan Pada Rangkaian Horisontal Gejala:
Lampu indikator hidup tetapi layar gelap
Secara umum rangkaian horizontal berfungsi untuk membangkitkan tegangan tinggi. Rangkaian horizontal ini terdiri dari oscillator horizontal, driver horizontal, dan penguat horizontal. Oscillator kan membangkitkan sinyal-sinyal atau tegangan-tegangan defleksi horizontal dan vertical yang dibutuhkan untuk mengatur scanning garis-garis pada layar CRT secara merata di seluruh permukaan. Sinyal defleksi horizontal mengatur jalannya gerakan berkas elektron ke kiri ke kanan/scanning ke arah horizontal, sedangkan sinyal defleksi vertikal mengatur jalannya dari atas ke bawah. Sinyal oscillator horizontal akan diperkuat oleh driver horizontal sebelum masuk ke penguat horizontal. Adapun tugas dan fungsi penguat horizontal adalah menghasilkan suatu tegangan dengan bentuk dan amplitudo tertentu yang akan disalurkan ke defleksi horizontal. Di samping itu juga akan menghasilkan tegangan tinggi bagi tabung. Di dalam rangkaian horizontal, rangkaian pembangkit tegangan tinggi berfungsi untuk menaikkan tegangan antara 10 KV – 50 KV. Sebelum tegangan tinggi ini msauk ke anoda, CRT diratakan/disearahkan dulu melalui dioda tegangan tinggi (dioda HVREC). Yang harus diingat didalam perbaikan horizontal kita harus memakai CPU.
Tabel Rangkaian :

Pelacakan Kerusakan Pada Rangkaian Vertikal
Gejala:
Indikator hidup dan raster berbentuk garis horizontal. angkaian vertikal berfungsi untuk membangkitkan sinyal-sinyal yang berbentuk gigi gergaji yang diumpankan kepada yoke defleksi untuk penelusuran atau scanning secara vertikal pada layar/tabung CRT. Gerakan scanning ini dilakukan sebanyak 50 kali tiap detik. Agar jalannya scanning pada layar CRT cocok maka oscillator disinkronkan oleh pulse-pulse sinkron vertikal yang datangnya dari CPU.
Blok dan Flowchart Tabel Rangkaian :

Rangkaian RGB :

Secara umum rangkaian RGB berfungsi untuk mengatur sinyal-sinyal perbedaan warna sekaligus memperkuat sinyal video. Rangkaian RGB ini sangat berperanan penting dalam pengaturan warna-warna pada layar CRT. Rangkaian ini menghasilkan tiga warna dasar disebut juga warna dasar yakni R=Merah, G=Hijau, B=Biru. Seedangkan warna-warna yang dihasilkan setelah pencampuran dari warna dasar disebut warna sekunder atau warna campuran. Rangkaian :

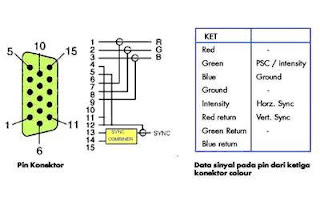

Pin Conector Kerusakan pada konektor ini juga bisa berakibat fatal, diantaranya warna menjadi dasar, misalnya biru saja, merah atau hijau yang pasti warna tidak normal. Dapat juga mengakibatkan tidak ada tampilan pada layar monitor. Pin Connector :

Jadi untuk mengatasinya kita tinggal membuka socketnya dan lihat apakah ada kabel yang putus (ini hanya berlaku pada monitor yang memiliki konektor yang bisa bongkar pasang), dan untuk monitor yang konektornya tidak bisa dibongkar pasang maka kita tinggal membeli kabel datanya dan memasang kembali sesuai dengan susunannya. Gmbr Pin Konektor Yang Rusak :

Kerusakan Lain yg Sering Terjadi 1. Gambar Gelap

Cara mengatasinya adalah ubah posisi pengaturan screen pada playback dengan obeng (+) atau bintang kemudian putar ke kanan tapi jangan terlalu banyak. Posisi monitor dalam keadaan menyala. Lakukan dengan hati-hati.
2. Gambar Berbayang/Buram (Tidak Fokus)

Atur kembali posisi pengaturan fokus pada playback dengan obeng + atau bintang (putar ke kanan tapi jangan terlalu banyak) sampai dihasilkan gambar yang enak dilihat. Jika dalam beberapa waktu settingan berubah lagi, dan ini terjadi terus-menerus, dapat dikatakan bahwa playbacknya rusak. Ada dua cara memperbaikinya, pertama adalah mengganti dengan playback yang baru sesuaikan dengan serinya. Cara kedua adalah dengan mencangkok playback tersebut (tidak dibahas).
3. Warna Kurang Pas (Satu warna terlalu dominan)

Ini berarti kerusakan pada bagian RGB. Caranya adalah dengan memperhatikan solderan di PCBnya (kemungkinan ada yang aus). Jika ditemukan, solder ulang. Setelah itu coba mainkan trimpot yang ada pada PCB tersebut (lihat gambar). Hati-hati dalam memutarnya jangan terlalu banyak, karena akibatnya akan fatal. Jika ada perubahan pada setiap trimpot yang diukur pada rangkaian RGBnya sudah kembali berjalan normal. Akan tetapi jika ada satu saja yang tidak berfungsi maka kemungkinannya adalah transistor-transistor penguatnya (tidak dibahas).
Sekian beberapa gambaran tentang monitor dan perbaikannya. Mungkin dapat menambah ide bagi anda semua, dan artikel tadi masih jauh dari lengkap, karena dalam praktek masih banyak lagi kendala atau masalah yang lebih bervariasi.
